Как подготовить модель к 3D-печати без брака

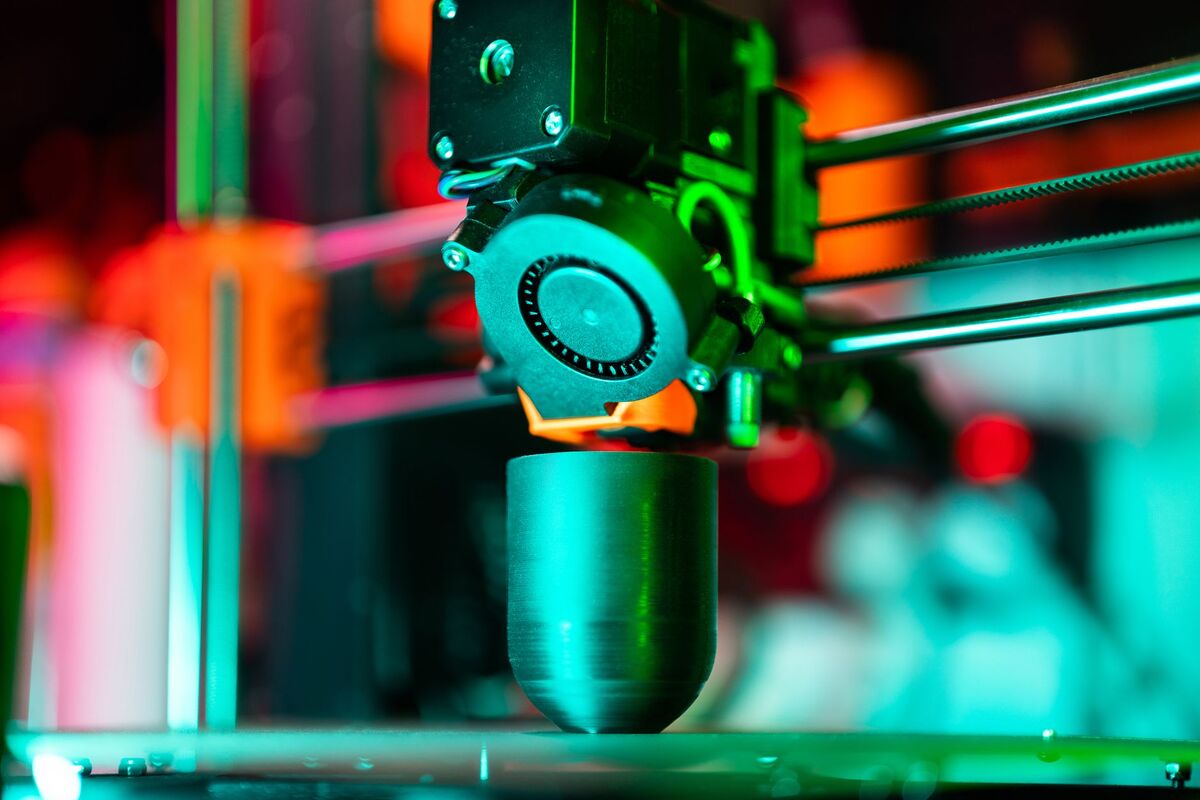

Красивая модель на экране и удачная печать — две разные задачи. Принтер не прощает того, что прощает рендер: тонких стенок, дыр в сетке, нависающих элементов. Разберём, как довести модель до печати с первого раза — с конкретными цифрами, а не общими советами.
Проверьте четыре вещи: сетка замкнута (нет дыр), стенки не тоньше 1–2 мм, свесы круче 45° имеют поддержки, а деталь ориентирована прочностью вдоль слоёв. Потом — экспорт в STL и пять минут в слайсере на превью. Тогда брака почти не будет.
01Замкнутость (manifold)
Для печати модель должна быть «водонепроницаемой»: сплошная оболочка без дыр, без вывернутых нормалей и без граней внутри объёма. Слайсер должен однозначно понять, где «внутри», а где «снаружи».
В Blender помогает 3D-Print Toolbox (проверка на non-manifold и пересечения), сами слайсеры тоже чинят мелкие дыры автоматически — но полагаться на автопочинку не стоит: она закрывает щели, а не исправляет логику модели. В CAD такие ошибки почти не возникают из-за самой природы твёрдотельного моделирования. Про то, откуда берётся «грязная» сетка и как её не плодить, — в статье о чистой топологии.
02Толщина стенок
Самая частая причина хрупких или «дырявых» печатей — стенки тоньше, чем может физически положить сопло. Считайте от диаметра сопла: стандартное 0,4 мм кладёт линию шириной 0,4–0,45 мм.
- Минимум для FDM — 1–1,2 мм (примерно 3 периметра соплом 0,4 мм).
- Надёжно и прочно — 2 мм и больше (4–5 периметров).
- Мелкие торчащие детали тоньше 1 мм просто не пропечатаются или отломятся при снятии.
- Рельеф и гравировка читаются от глубины 0,4–0,5 мм; текст — от высоты букв 5–6 мм.
03Свесы, мосты и поддержки
Пластик кладётся слой на слой, поэтому нависающие части нужно на что-то опирать. Правило 45°: поверхности круче 45° от вертикали требуют поддержек, иначе провиснут. Горизонтальные перемычки (мосты) до 15–20 мм принтер обычно тянет сам, длиннее — уже лотерея.
СоветЧасто деталь можно повернуть так, чтобы свесов почти не осталось. Правильная ориентация экономит поддержки, час-другой печати и заметно улучшает вид поверхности.
04Ориентация и прочность
Печать анизотропна: деталь слабее всего на разрыв между слоями — разница с прочностью вдоль слоёв доходит до 2–4 раз. Крючок, который тянут вниз, нельзя печатать «лёжа» — он лопнет по слою. Ориентируйте деталь так, чтобы рабочая нагрузка шла вдоль слоёв, а не поперёк.
ВажноМелкий текст, резьба мельче М4 и штырьки тоньше 2 мм на FDM почти всегда выходят плохо. Закладывайте запасы или печатайте такие детали на фотополимернике (SLA).
05Экспорт: STL без сюрпризов
STL хранит только треугольники, поэтому важны единицы и точность. Проверьте, что модель в миллиметрах — классическая беда, когда деталь приезжает в слайсер в 25,4 раза меньше или больше. Точность экспорта (deviation/chord) ставьте 0,01–0,05 мм: грубее — видны грани на скруглениях, мельче — файл раздувается до сотен мегабайт без пользы. Для инженерных деталей из CAD лучше отдавать STEP или 3MF — подробности в разборе форматов STL, OBJ и 3MF.
06Чек-лист перед нарезкой
- Прогоните проверку на manifold (3D-Print Toolbox в Blender или анализ в слайсере) и почините дыры.
- Промерьте тонкие места: стенки от 1,2 мм, штырьки от 2 мм, рельеф от 0,4 мм.
- Поверните деталь: минимум свесов круче 45°, нагрузка — вдоль слоёв.
- Экспортируйте STL в миллиметрах с точностью 0,01–0,05 мм.
- В слайсере: слой 0,2 мм, 3+ периметра, заполнение 15–20% для декора и 40%+ для нагруженных деталей.
- Пролистайте превью по слоям от первого до последнего — висящие в воздухе острова видно сразу.
- Проверьте первый слой: большая площадь контакта, при необходимости brim (про адгезию — отдельный разбор).
- Модель в метрах или дюймах — в слайсере деталь микроскопическая или гигантская — всегда проверяйте габариты в свойствах
- Стенка «на глаз» 0,8 мм — слайсер её просто выкидывает — промеряйте тонкие места до экспорта
- Пересекающиеся объекты без объединения — лишние стенки внутри детали — сделайте boolean union перед экспортом
- Превью не смотрели — остров в воздухе на 80% печати — каждый раз листайте слои до конца
- Печать «как есть» после скачивания — чужие модели тоже бывают дырявыми — прогоняйте проверку даже для готовых STL
- Manifold
- замкнутая сетка без дыр и вывернутых нормалей; обязательное условие корректной нарезки
- Периметр
- линия контура стенки; толщина стенки = число периметров × ширина линии
- Свес
- поверхность, нависающая над пустотой; круче 45° требует поддержек
- Мост
- горизонтальная перемычка между двумя опорами; до 15–20 мм печатается без поддержек
- G-code
- итоговый файл с командами принтеру: координаты, скорости, температуры
Что делать с типовым браком уже после печати — в статье Ошибки 3D-печати и как их чинить.
Что запомнить
- Модель для печати должна быть замкнутой, без дыр и вывернутых нормалей.
- Стенки — не тоньше 1–1,2 мм под FDM, надёжно — от 2 мм.
- Свесы круче 45° требуют поддержек или разворота детали.
- Прочность анизотропна: нагрузка должна идти вдоль слоёв, разница до 2–4 раз.
- Экспорт STL — в миллиметрах, точность 0,01–0,05 мм.
- Превью по слоям перед нарезкой ловит 90% будущего брака.
FAQЧастые вопросы
В каком формате сохранять для печати?
STL — универсальный стандарт. STEP лучше для инженерных деталей: сохраняет точность и параметры.
Почему стенка получилась дырявой?
Скорее всего она тоньше нескольких периметров сопла. Увеличьте толщину в модели до 1,2 мм и больше или число периметров в слайсере.
Обязательно ли уметь пользоваться слайсером?
Да. Слайсер превращает модель в понятные принтеру команды — без него печать невозможна.
Можно ли печатать модель, скачанную из интернета, без проверки?
Не стоит: готовые STL тоже бывают с дырами и тонкими стенками. Две минуты проверки дешевле испорченной катушки.
