КОМПАС-3D: зачем он нужен и кому подойдёт
Пока весь интернет спорит о Blender, инженеры в России тихо работают в КОМПАС-3D. Это параметрический CAD от «Аскон», который развивается с конца 1980-х и обновляется каждый год. Он заточен под конструкторскую документацию по ГОСТ — и отлично годится для 3D-печати функциональных деталей. После ухода западных вендоров интерес к нему только вырос — про этот контекст мы писали в статье об импортозамещении CAD.
КОМПАС-3D — это про точные детали, механизмы и чертежи, а не про персонажей. Если печатаете кронштейны, корпуса и запчасти и хотите работать «по-инженерному» с размерами — это ваш инструмент.
01Чем параметрический CAD отличается от Blender

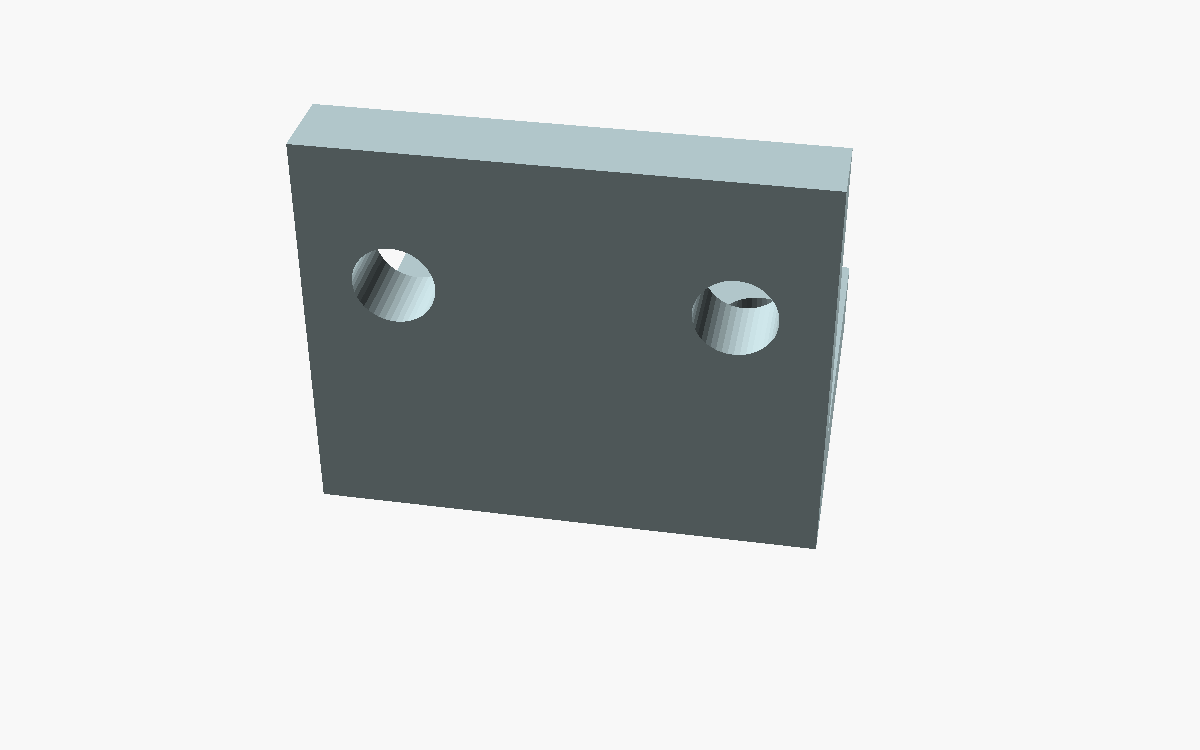

В Blender вы двигаете вершины руками. В КОМПАС вы строите деталь из эскизов и операций: нарисовали контур, задали размеры, выдавили, добавили отверстие. Каждый размер — параметр, который можно поменять, и деталь перестроится. Понадобился кронштейн не на 40, а на 60 мм — меняете одно число, отверстия и фаски пересчитываются сами.
Это принципиально другой мир: здесь важна точность до сотых миллиметра, а не художественная свобода.
02Сильные стороны КОМПАС-3D
- Чертежи по ГОСТ — автоматическая простановка размеров, спецификации, рамки и основные надписи по ЕСКД из коробки. Для российского производства это стандарт де-факто.
- Параметрика и связи — изменил один размер, обновилась вся сборка.
- Сборки — собираете механизм из десятков деталей, проверяете пересечения и подвижность до печати, а не после.
- Локализация и поддержка — всё на русском: интерфейс, справка, уроки, форумы. Для новичка это снимает половину барьера.
- Приложения — валы, пружины, зубчатые колёса и крепёж генерируются встроенными библиотеками, а не моделируются вручную.
03Цена и системные требования
Редкий случай, когда серьёзный CAD доступен легально и недорого: учебная версия — бесплатно, домашняя некоммерческая лицензия — порядка 2 тыс. руб. в год, коммерческая — порядка 100–200 тыс. руб. Железо скромное: 4-ядерный процессор, 16 ГБ оперативной памяти (для сборок на сотни деталей — 32), SSD; видеокарта играет меньшую роль, чем в полигональных редакторах. Работает только под Windows.
04КОМПАС и 3D-печать
Для печати нужен файл STL (или STEP → в слайсер). КОМПАС экспортирует STL напрямую: File → Сохранить как → STL. Дальше деталь идёт в слайсер — про это в статье Как подготовить модель к печати. Не забывайте про поправки на реальный пластик: отверстия под болты закладывайте на 0,2–0,4 мм больше номинала, посадки — с зазором 0,1–0,3 мм в зависимости от принтера.
СоветПри экспорте в STL повышайте точность триангуляции для скруглённых деталей — иначе цилиндры и радиусы получатся гранёными.
05Первые шаги: мини-маршрут
- Поставьте учебную версию с сайта «Аскон» и пройдите урок знакомства с интерфейсом.
- Постройте первый эскиз: прямоугольник с размерами, привязки, осевые линии.
- Выдавите эскиз в объём и добавьте отверстие — по шагам это разобрано в уроке про выдавливание.
- Сделайте фаски и скругления на рёбрах — деталь сразу станет «настоящей».
- Создайте чертёж из модели: три вида и размеры КОМПАС расставит почти сам.
- Экспортируйте STL, распечатайте деталь и сверьте размеры штангенциркулем — этот круг обратной связи учит быстрее любого курса.
- Закрепите базу — пройдите наш тест по основам КОМПАС.
06Типичные ошибки новичка
- Эскизы без размеров и привязок «на глаз» — модель разваливается при первом изменении; каждый эскиз должен быть полностью определён.
- Одно гигантское тело вместо логичных операций — правки превращаются в снос половины дерева построения; стройте деталь осмысленными шагами.
- Экспорт STL с грубой триангуляцией — цилиндры выходят гранёными; поднимайте точность в настройках экспорта.
- Печать резьбы «как смоделировано» — резьба мельче М8 на FDM почти не работает; закладывайте гайку в паз или нарезайте метчиком.
- Игнорировать библиотеки крепежа и стандартных изделий — новички часами моделируют болт, который вставляется из библиотеки за секунды.
07Где КОМПАС проигрывает
- Органика и арт — не для него. Персонажа или скульптуру делайте в Blender/ZBrush.
- Экосистема уроков — меньше, чем у Fusion 360, но для русскоязычного пользователя это компенсируется языком.
- Кроссплатформенность — исторически это Windows-инструмент.
ВажноНе пытайтесь лепить в КОМПАС то, что органическое по форме. Инструмент и деталь должны совпадать — иначе будете страдать на ровном месте.
08Кому стоит выбрать КОМПАС
Берите КОМПАС-3D, если вы инженер, студент технического вуза, мейкер, который печатает функциональные детали, или работаете с российским производством и ГОСТами. Сравнение с Fusion 360 и SolidWorks — в статье что выбрать инженеру.
- Эскиз
- плоский контур с размерами и привязками — основа любой операции
- Операция
- шаг построения: выдавливание, вращение, вырез, фаска; из операций складывается дерево детали
- Дерево построения
- история всех операций, в которую можно вернуться и поменять любой шаг
- ЕСКД
- единая система конструкторской документации — те самые ГОСТ-правила оформления чертежей
Что запомнить
- КОМПАС-3D — параметрический инженерный CAD от «Аскон», развивается с конца 1980-х.
- Силён в чертежах по ГОСТ, сборках и точных деталях.
- Доступен легально: учебная версия бесплатна, домашняя — порядка 2 тыс. руб. в год.
- Экспортирует STL для 3D-печати напрямую; помните про зазоры 0,2–0,4 мм.
- Для органики и персонажей не подходит — это к Blender/ZBrush.
- Оптимален для инженеров, студентов и мейкеров в России.
FAQЧастые вопросы
Есть ли бесплатная версия КОМПАС-3D?
Есть учебная версия для студентов и некоммерческого использования с ограничениями, а домашняя лицензия стоит порядка 2 тыс. руб. в год. Для коммерции нужна полная лицензия.
КОМПАС подойдёт для 3D-печати?
Да, для функциональных и инженерных деталей — отлично. Экспорт в STL встроен, главное — поднять точность триангуляции и заложить зазоры под печать.
Какой компьютер нужен?
Windows, 4 ядра, 16 ГБ оперативной памяти и SSD; большие сборки хотят 32 ГБ. Мощная видеокарта не обязательна.
Чем КОМПАС отличается от SolidWorks?
Идеология близка, но КОМПАС заточен под ГОСТ и российский рынок, интерфейс на русском, лицензия доступнее в РФ.
