Генеративный дизайн: форма под нагрузку от алгоритма
Что если не рисовать деталь, а задать условия — нагрузки, крепления, вес — и позволить алгоритму найти форму? Это генеративный дизайн, инженерная грань ИИ в 3D. Формы получаются «биологические», на реальных кронштейнах и корпусах экономят 30–50% массы при той же прочности — и часто идеальны под 3D-печать, потому что фрезеровать их дорого, а печатать легко.
Вы задаёте нагрузки и ограничения, алгоритм генерирует множество вариантов формы, оптимальных по прочности и весу. Такие органические формы трудно сделать классически, но легко напечатать.
01Как это работает
Инженер задаёт: где крепления, какие силы и в каких направлениях, какой материал, какие зоны нельзя занимать (проходы инструмента, соседние детали). Алгоритм — в основе метод конечных элементов плюс оптимизация, у современных систем усиленная машинным обучением — перебирает сотни вариантов и оставляет те, что держат нагрузку минимальным весом. Расчёт занимает от минут до часов, часто в облаке. Результат похож на кость или ветку — природа миллионы лет решает те же задачи тем же способом: материал только там, где идут напряжения.
02Генеративный дизайн и топологическая оптимизация
- Топологическая оптимизация — берёт вашу заготовку и выгрызает лишний материал: одна деталь на входе, одна облегчённая на выходе.
- Генеративный дизайн — генерирует много готовых вариантов формы с нуля по условиям, часто под разные технологии производства: печать, фрезеровку, литьё.

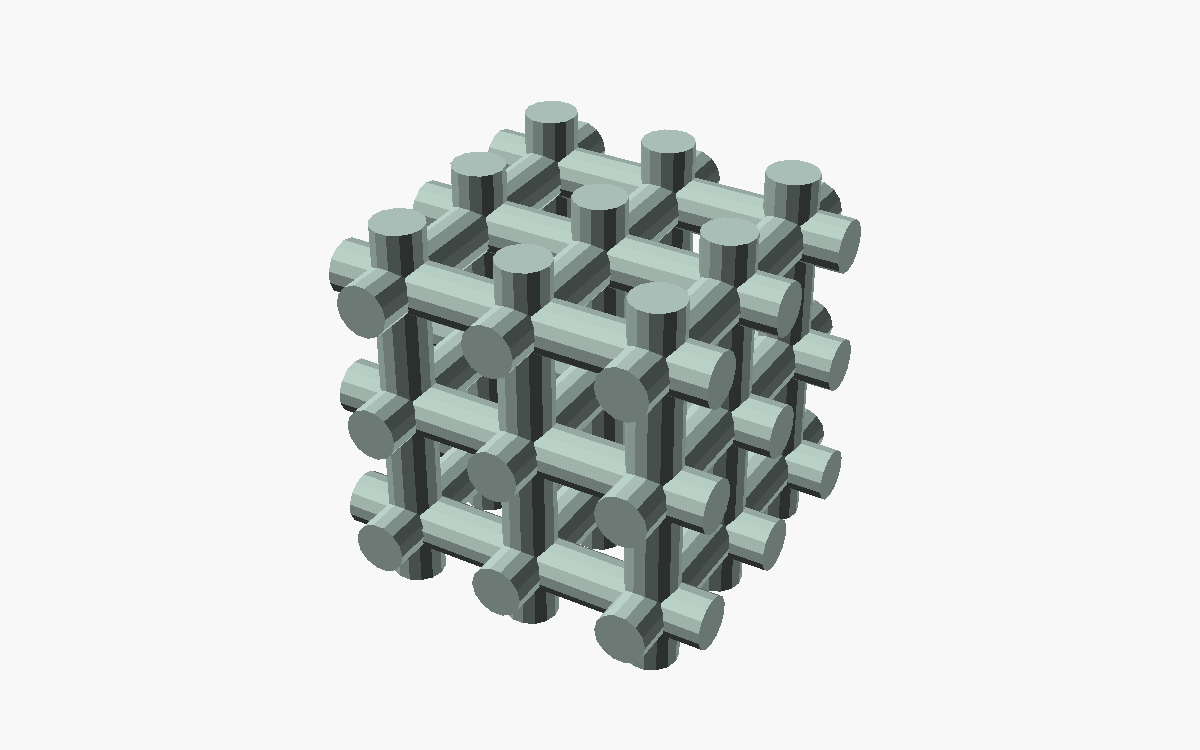

Инструменты живут в тяжёлых CAD (Fusion 360 и др.) — сравнение софта в статье что выбрать инженеру. Облачный расчёт обычно платный по подписке или за задачу, но у части систем есть учебные и льготные тарифы. Из смежного: генеративные решётки (lattice) — заполнение объёма детали структурой с ячейками 2–10 мм, ещё один способ снять вес без потери жёсткости.
СоветГенеративные формы почти всегда органические и сложные — их дорого фрезеровать, но легко печатать. Это одна из причин, почему 3D-печать и генеративный дизайн так дружат: у печати нет наценки за сложность формы.
03Как прогнать свою первую деталь
- Выпишите нагрузки честно, с направлениями и величинами: вес, рывки, вибрация. Ошибка на этом шаге — ошибка во всём.
- Задайте зоны крепления и запретные объёмы: отверстия под болты, места соседних деталей, проходы.
- Укажите материал и технологию: PLA/PETG для печати, алюминий для фрезеровки — алгоритм выдаст разные формы.
- Задайте запас прочности 2–3 для хоббийных задач — свойства печатных деталей гуляют от слоя и направления.
- Прогоните расчёт, сравните варианты по массе и жёсткости, выберите печатабельный.
- Напечатайте с учётом направления нагрузки: слои поперёк усилия — слабое место; про прочность пластиков — сравнение PLA/PETG/ABS.
- Нагрузите тестовую деталь до запаса — расчёт не отменяет проверку.
04Где применяют
Аэрокосмос и автоспорт — там каждый грамм стоит денег, и облегчённые кронштейны летают серийно. Протезы и ортезы — лёгкость плюс индивидуальная форма. Оснастка и роботы — жёсткие захваты и крепления. Для мейкера это способ получить лёгкую жёсткую деталь под конкретную нагрузку: кронштейн камеры, крепление на раму, деталь дрона — вместо «кирпича с рёбрами» аккуратная ферма вдвое легче.
ВажноАлгоритм оптимизирует только то, что вы задали. Забыли боковую нагрузку или запас — получите красивую, но ненадёжную деталь. Условия важнее самой генерации: мусор на входе — мусор на выходе.
05Типичные ошибки
- Задавать только основную нагрузку — деталь сломает случайный боковой рывок, который вы не описали; перечисляйте все сценарии.
- Печатать без учёта направления слоёв — расчёт считал монолит, а FDM-деталь слаба на разрыв между слоями; ориентируйте печать вдоль усилия.
- Забывать про запас прочности — для печатного пластика закладывайте коэффициент 2–3, а не «впритык» по расчёту.
- Брать форму «как есть» без проверки печатабельности — тонкие ветви менее 2–3 периметров стенки и висячие узлы потребуют поддержек и могут не пропечататься.
- Оптимизировать деталь, которую проще купить — генеративный дизайн окупается там, где важны вес и уникальная геометрия, а не на стандартном уголке.
06Мини-словарь
- Генеративный дизайн
- алгоритмический поиск множества вариантов формы под заданные условия.
- Топологическая оптимизация
- удаление лишнего материала из существующей заготовки при сохранении прочности.
- Метод конечных элементов (FEA)
- численный расчёт напряжений в детали — математика под капотом оптимизации.
- Запретный объём
- зона, которую алгоритму нельзя занимать материалом.
- Решётка (lattice)
- внутренняя ячеистая структура для снижения веса при сохранении жёсткости.
- Запас прочности
- во сколько раз деталь держит больше расчётной нагрузки; для печати — 2–3.
Что запомнить
- Генеративный дизайн создаёт форму по заданным нагрузкам и ограничениям.
- Реальная экономия массы на кронштейнах — 30–50% при той же прочности.
- Отличается от топологической оптимизации: много форм с нуля против облегчения заготовки.
- Органические формы дорого фрезеровать, но легко печатать.
- Для печатных деталей закладывайте запас прочности 2–3 и ориентируйте слои вдоль усилия.
- Качество результата определяют корректно заданные условия, а не сама генерация.
FAQЧастые вопросы
Нужен ли ИИ для генеративного дизайна?
В основе — оптимизационные алгоритмы и метод конечных элементов; современные инструменты усиливают их машинным обучением. Суть — перебор форм под условия.
Где доступен генеративный дизайн?
В продвинутых CAD вроде Fusion 360, расчёт часто облачный и платный, есть учебные тарифы. Требует чёткой постановки нагрузок и ограничений.
Почему формы такие странные?
Они оптимальны по физике, а не по привычной эстетике — как кости, которые несут нагрузку минимальным весом.
Можно ли печатать такие детали на обычном FDM-принтере?
Да, если ветви формы толще 2–3 периметров стенки и печать ориентирована вдоль нагрузки. Ответственные детали тестируйте под нагрузкой с запасом.
